1. 采用真空焊接工艺的高耐压全控型模块, 稳定性高。
2. 内置快速熔断器 , 具有过流保护功能。
3. 具有机体温度侦测和超温保护功能。
4. 具备异常实时监控及报警功能。
5. 输出具有组启动及起停功能。
6. 电源频率适应于50/60Hz, 不需任何切换。
7. 全数字化操作, 手动和自动控制模式一键切换。
8. 移相调压和过零调功输出模式可切换。
9. 输入控制信号与输出呈线性比例。

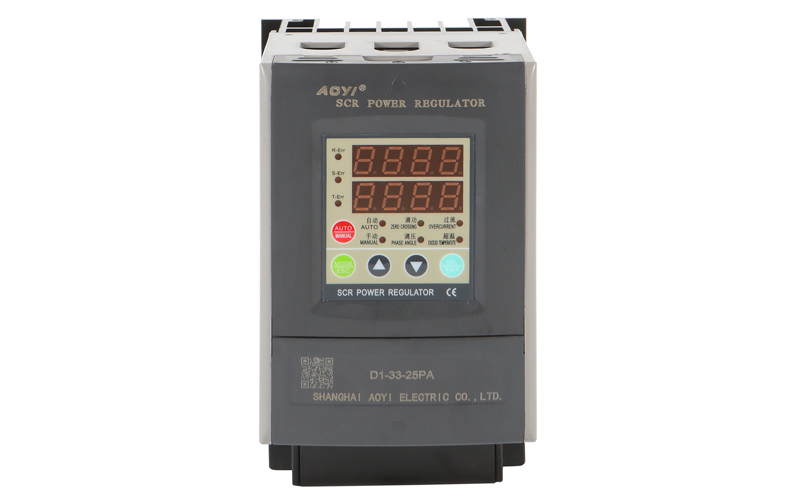

一、指示灯说明 :
1.R-Err : 点亮则表示R相缺相或R相断快熔。
2. S-Err : 点亮则表示S相缺相或5相断快熔。
3.T-Err : 点亮则表示T相缺相或T相断快熔。
4.过流 (OVERCURRENT ) : 点亮则表示输出电流
超出额定电流值。(本机型无此功议)
5.超温 ( EXCESS TEMP ) : 点亮则表示散热器温度
超出最高温度限制设定值。
6.自动 (AUTO ) : 点亮则表示当前工作在自动模式。
闪烁时则表示数位输入模式。
7.手动 ( MANUAL ) : 点亮则表示当前工作在手动
模式。
8.调功 (ZERO CROSSING ) : 点亮则表示当前输出
为过零调功输出。
9.调压(PHASE ANGLE ) : 点亮则表示当前输出为
移相调压输出。
二、按键功能说明 :
参数编辑模式
适用功率选型及配件
SCR安装及周围环境条件
1、SCR电力调整器使用时，内部会产生热量，安装时请垂直安装 ，且两旁需预留空阶，以免散热不良而造成SCR损坏。
2、控制箱须有空气对流通风孔，请依照热空气由下往上之原理装
置通风孔或加装抽风扇。
3、避免安装于有严重水蒸气或酸、碱、腐蚀性气体之场所。
4、请勿安装于高温或通风不佳之处所。
5、环境温度 : -10"C~45"C ; 周围湿度 : 90%RH以下 ( 无结露 ) 。
1、主电路中采用三相三线输入，无相序要求。
2、SCR是壁挂式的，垂直安装可达最佳散热效果。
3、SCR为大电流产品，请务必锁紧 ( R、S、T ) 输入及 ( U、V、W ) 输出端子，否则会造成端子发热而导致SCR烧坏。
4、机体散热器温度超85℃时，数码管显示Err 4 ，SCR 将按下降百分比输出(每升高1℃，下降10%输出量), 机体温度升到89℃时, SCR停止输出 ，( 故障可能是 : 风扇停止工作或转速变慢, 或所使用负载的电流超过规定电流而导致的 ) 待故障排除和散热器冷却至84℃以下，SCR恢复正常工作。
5、SCR在平时使用时，如玫面落有灰尘请务必经常及时清理，以免受潮时造成电源相间打火，而导致SCR烧毁。
6、使用环境 : 请使用在通风良好，不受日光直射或热辐射，无腐蚀性、无可燃性的环境中。
