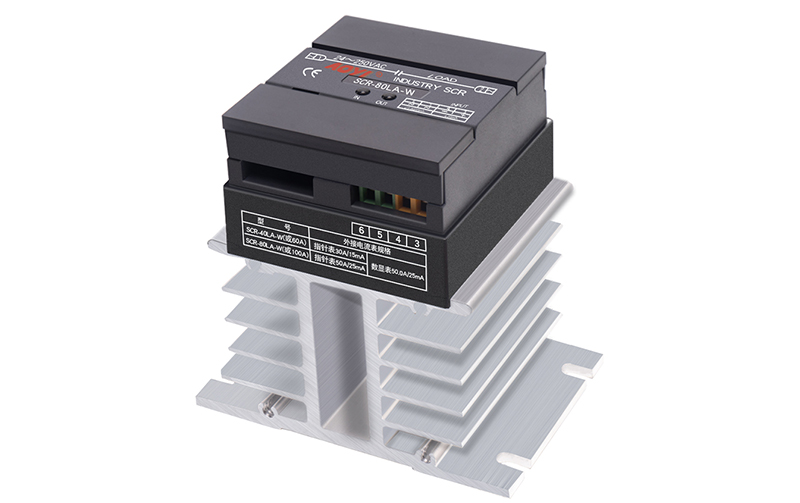

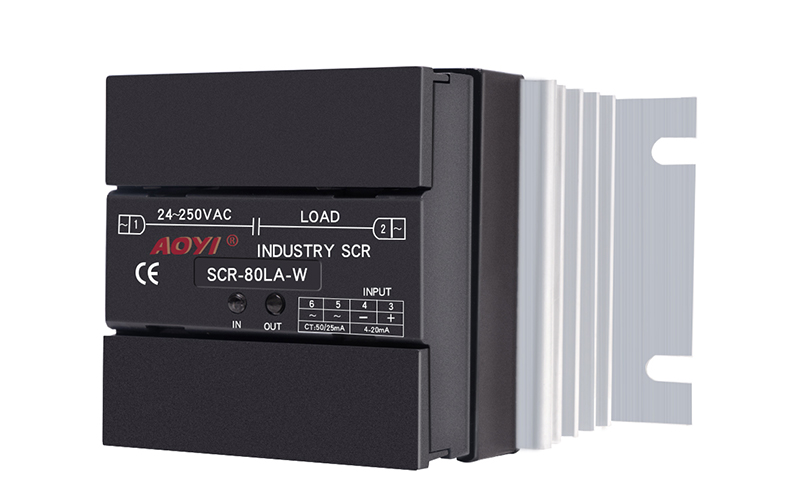

SCR-80LA-W
产品参数
产品性能
接线方法


1.线性移相控制电路,稳定性好 .

2.采用真空焊接工艺的高耐压全控型模块,稳定性高。

3.电源频率50/60Hz自适应。

4.信号输入百分比和输出百分比呈线性比例。

5.集控制系统 ,功率器件及输出电流互感器一体化。











1、主电路中采用单相AC220V输入。

2、SCR为大电流产品,请务必锁紧所有接线端

子,否则会造成端子发热而导致SCR烧坏.

3、负载的过流保护请使用快速熔断器.

4、模块的控制端正负必须要正确连接如极性

相反则输出失控,,当控制端信号从小到大

改变时, 交流负载上的电压从0V到最大值

可调, 实现可控调压。

5、SCR在平时使用时,如表面落有灰尘请务必

经常及时清理,以免受潮时造成电源相间打

火,而导致SCR烧毁。

6、使用环境 : 请使用在通风良好,不受日光直

射或热司射,无腐蚀性、无可燃性的环境中。
