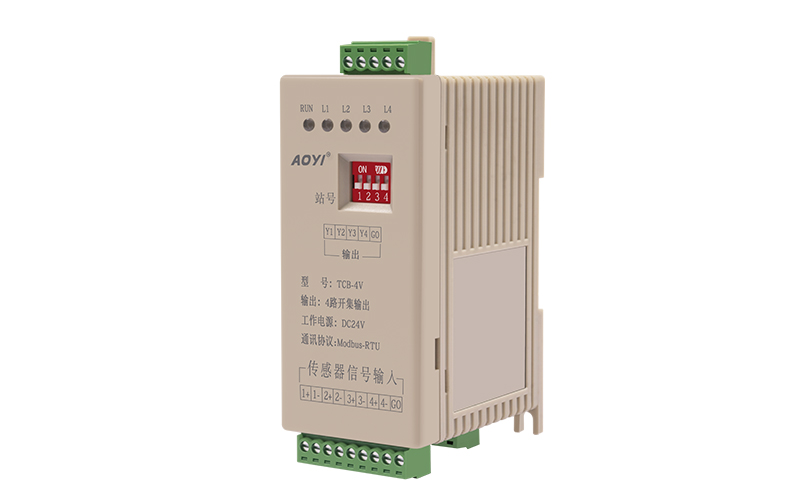

4路温度控制模块集成了4路温度采集、4路晶体管开关量输出。具有PID自整定，控制方式。该产品可用于各种需要温度控制的场合，特别适合于与PLC，触摸屏组成一体化控制系统或与计算机组成分布式控制系统。4路温控模块连接四路热电偶温度传感器，开关量输出口以PWM方式直接驱动继电器，通过继电器接通或断开加热器，实现控温。4路温控模块通过RS-485总线接口和主设备相连，主设备可以是计算机和PLC等控制器，也可以是通用人机界面设备（例如触摸屏，文本显示器）。4路温控模块支持MODBUS-RTU通讯协议。
1、 采用32位处理器，运算能力强大，控制算法先进。
2、 采样精度高，并能有效抑制工频干扰。
3、 具有PID自整定功能。
4、 使用隔离DC-DC变换器，隔离热电偶输入和开关量输出接口，抗干扰能力强。
5、 模块内置测温元件，软件完成热电偶冷端温度补偿。
6、 电源监视电路和看门狗电路，保证恶劣环境下可靠运行。

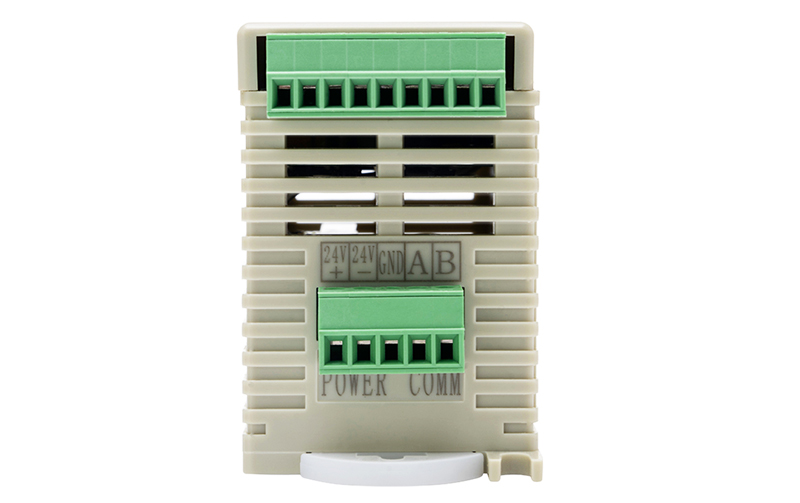

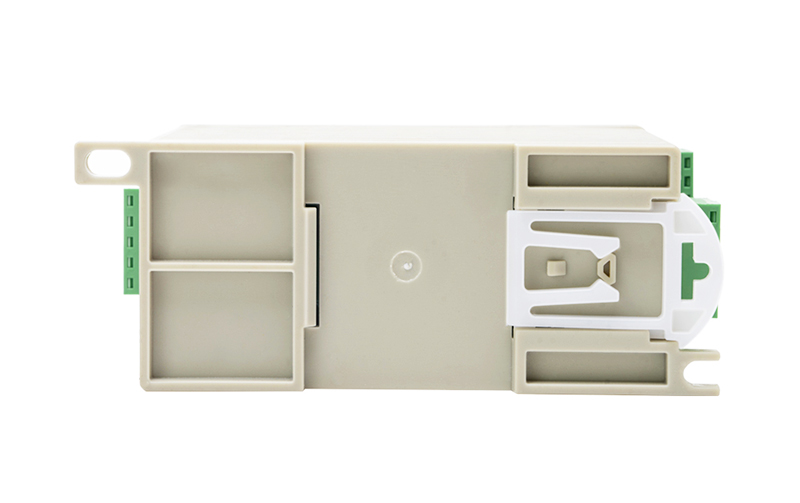

图1为模块底部外型装配图，外型尺寸为42×108×65（单位mm），模块装配在工业标准导轨上。此外，模块上下有2个固定孔，孔径为5mm，也可以用螺丝通过这2个固定孔将模块固定。建议采用垂直安装，热电偶输入端子朝下，输出端子朝上，以方便模块散热。
1、传感器：K，J，E型热电偶
2、路 数：4路
3、分辨率：1℃
4、电路精度：±0.5℃
5、冷端补偿误差： <±2℃
6、50Hz与60Hz工频干扰制:CMR>120dB NMR>80dB
7、开关量输出：4路集电极开路输出，每路最大电流200mA
8、通讯接口：RS485，波特率可选1200-19200，通信地址可选1-15(关于地址15用处见后述)
9、供电电源：24V
10、本机功耗：< 3W
11、环境温度: 0℃～60℃
12、相对湿度：< 85%无凝结

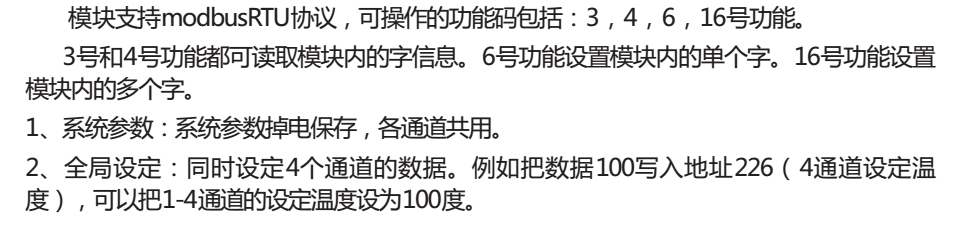

通信与参数地址、寄存器分配

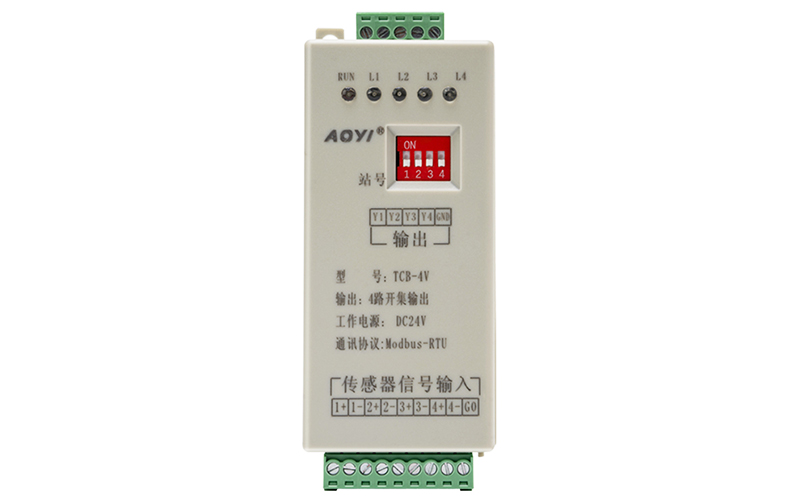

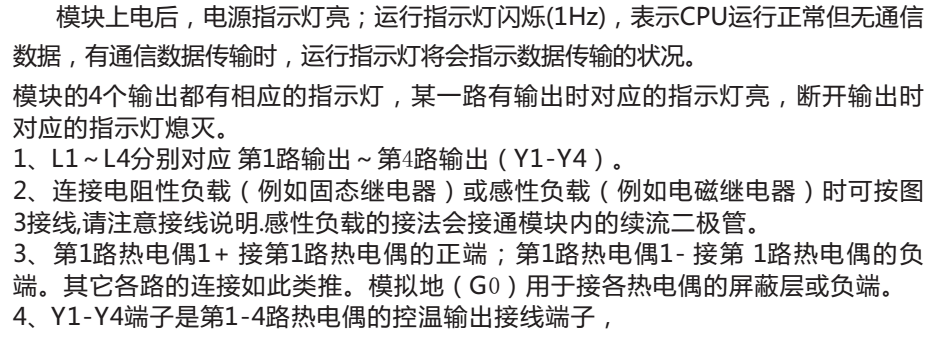

指示灯、端子、接线说明
通信接口与地址设定
