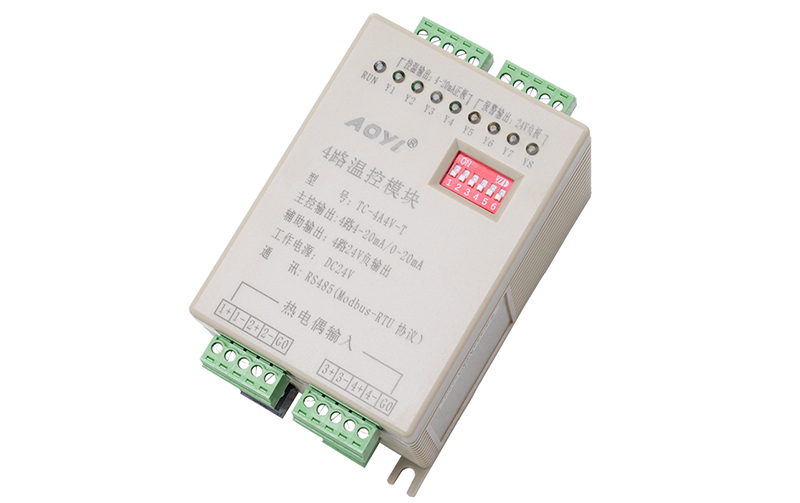

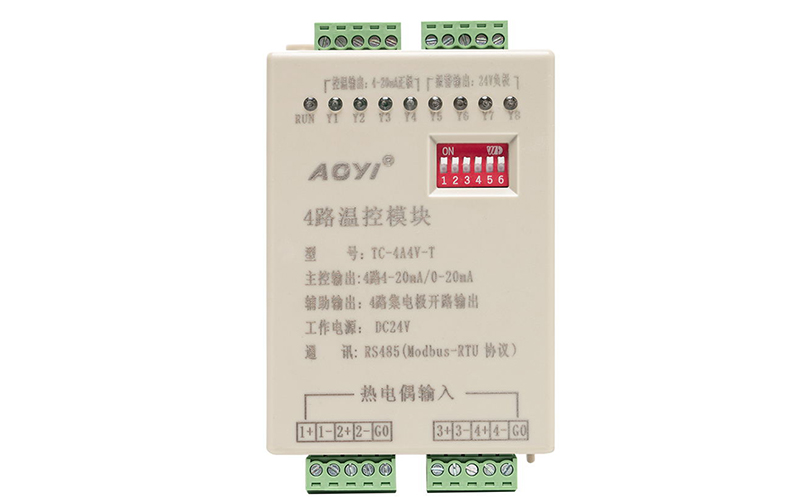

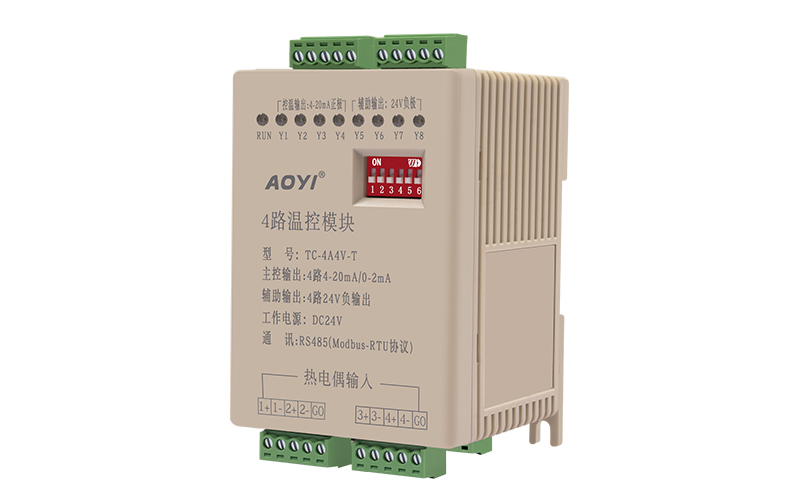

TC-4A4V-T

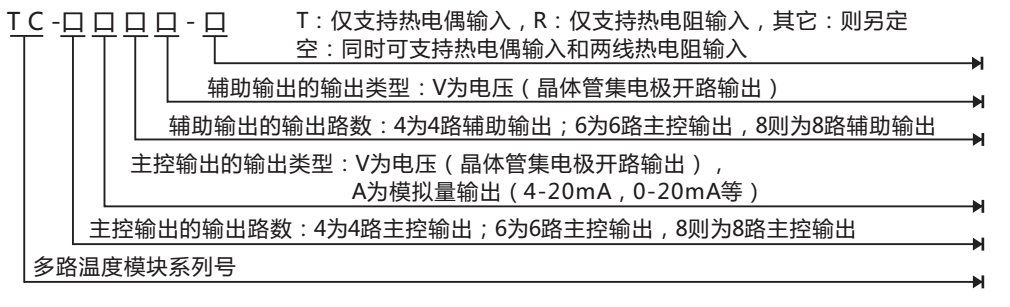

产品参数
产品性能
接线方式
本温度控制模块集成了多路温度采集、多路主输出和辅助自由输出。具有PID，自整定，手动输出，上位机控制等多种控制方式，能方便灵活的组成各种温控系统。该产品可用于各种需要温度控制的场合，特别适合于与PLC，触摸屏组成一体化控制系统或与计算机组成分布式控制系统。同一模块，多根温度传感器（例热电偶）独立输入，实际多路独立温度采样；多路独立控制输出（输出信号有模块量，逻辑电平开关量输出等，其信号不同所控制的固态继电器不同，即必须与相同控制信号的固态继电器匹配，控制固态继电器的输出电压或开关来实际恒温。
多路辅助输出则可由上位机单独控制也可作联动报警输出功能。多路温控模块通过RS-485总线接口和主设备相连，主设备可以是计算机和PLC等控制器，也可以是通用人机界面设备（例如触摸屏，文本显示器）。
本温控模块支持MODBUS-RTU通讯协议。
1、 采用32位处理器，运算能力强大，控制算法先进。
2、 采用16位Σ- AD，采样精度高，并能有效抑制工频干扰。
3、 多种控制方法，包括:PID控制、手动控制、上位机控制.具有PID自整定功能。
4、 使用隔离DC-DC变换器,独立热电偶输入和开关量输出接口，抗干扰能力强。
5、 模块内置测温元件，软件完成热电偶冷端温度补偿。
6、 电源监视电路和看门狗电路，保证恶劣环境下可靠运行。

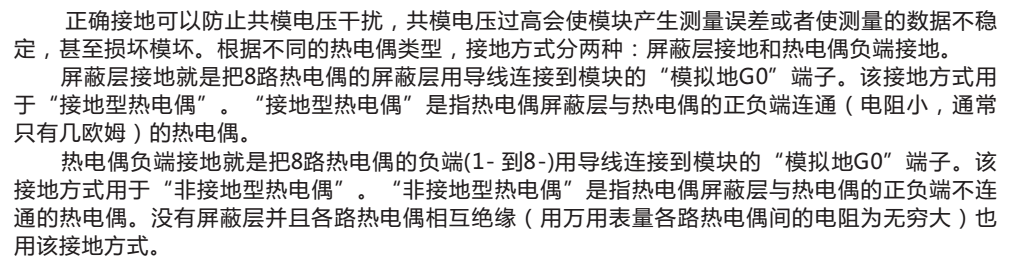

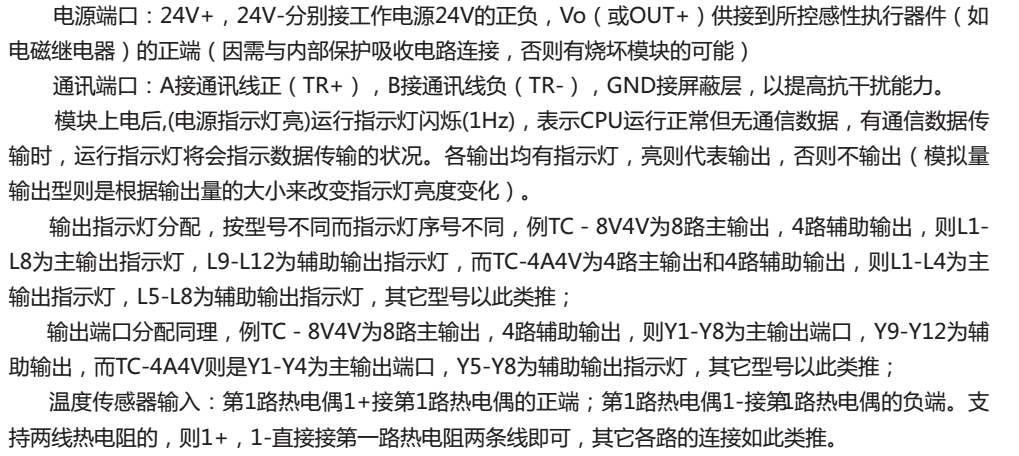

指示灯 端子 接线和接地
通讯接口与地址设定
通信与参数设置
应用方案简介
