产品类别

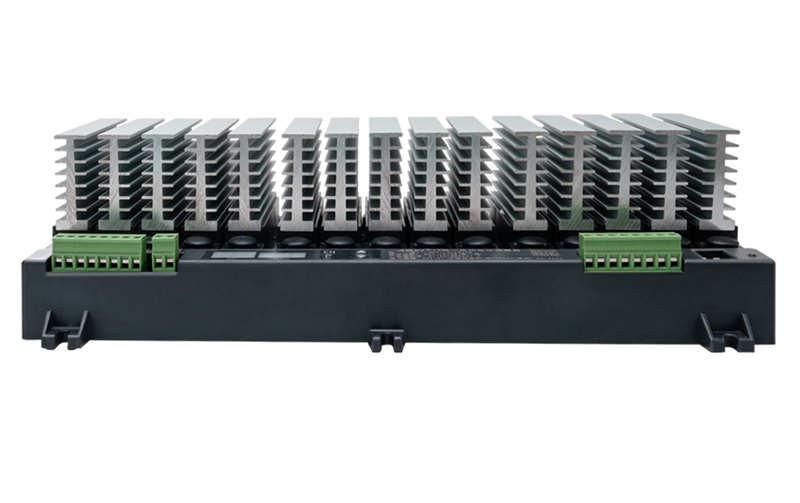

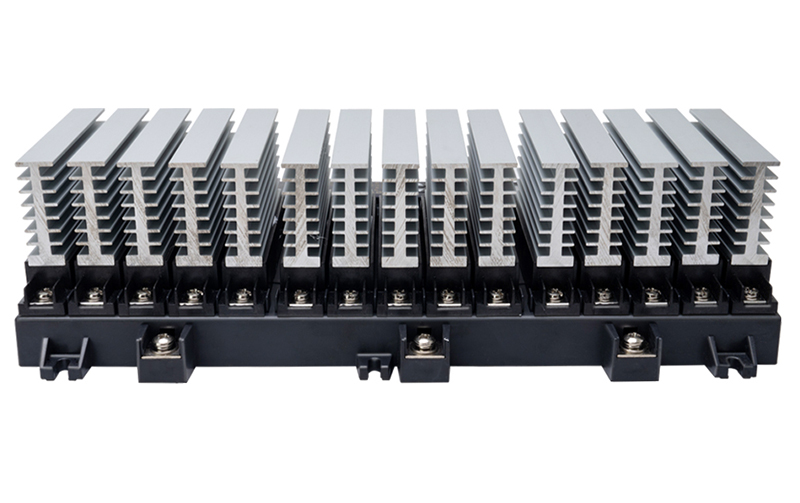

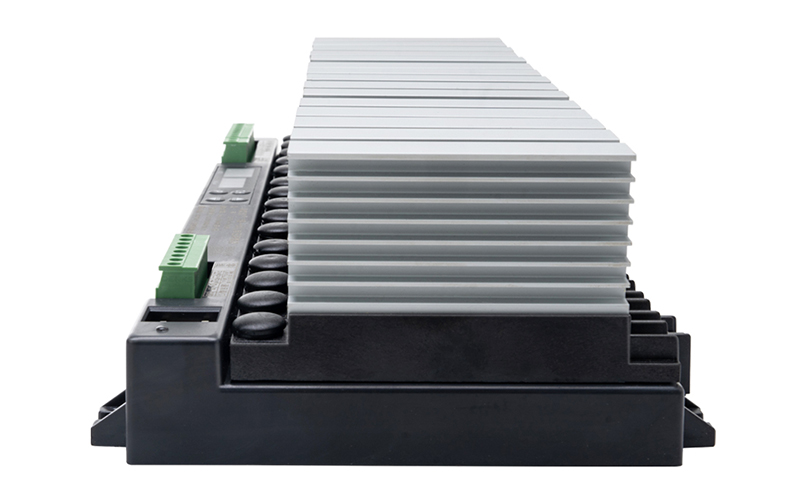

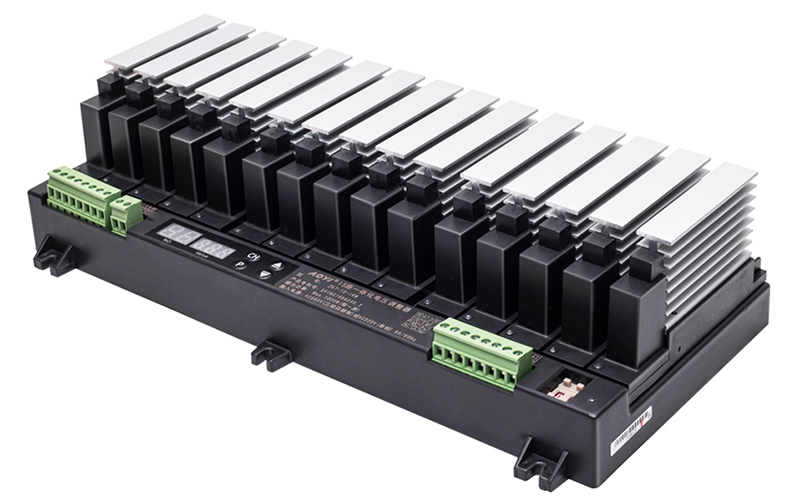

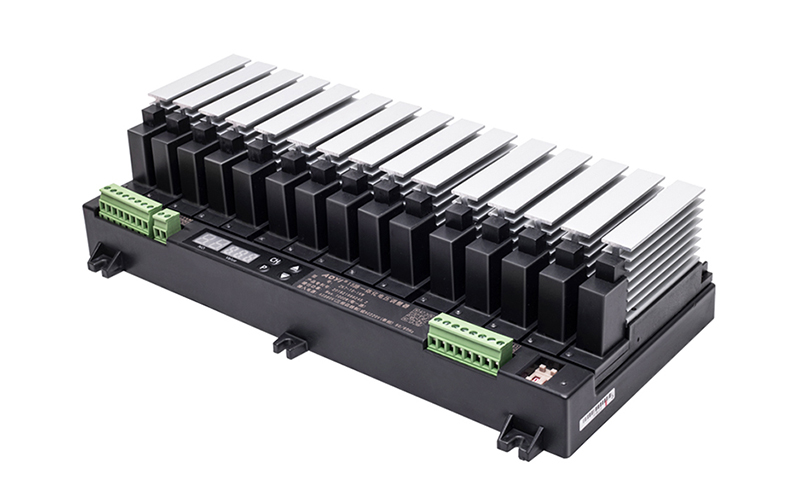

ZK7-15-1500
产品参数
产品性能
接线方式


※ZK7-15通道电压调整器是以单片机为核心,移相调压(稳压)或过零调功(稳功)输出任意选择,移相和触发的方式改变负载上的电压值,可对负载上

电压进行连续调节;过零调功输出则根据所设的功率百分比值作相应的通断输出,可选择均分输出或连续输出两种工作方式,由于调压器采用深度电

压负反馈,使得本组调压器具有极佳的稳压/稳功性能,具有良好的调整线性.

※调压器可以单相接入也可三相接入,三相时负载必须共零线。调压器具有15通道输出,三相使用时,A相、B相、C相各对应5条通道,每条

通道的输入端接有保险丝保护装置,故可直接接负载,直接调节改变阻性负载上的电压来实现控温,如加热瓦.

※每个调压器可单独使用,也可组合使用,组成一个系统,本调压器自带显示功能,也可与触摸屏直接相联,调压器采用 RS485总线接口及通用

Modbus -RTU通讯协议,使接线更方便简洁,触摸屏调用更方便。

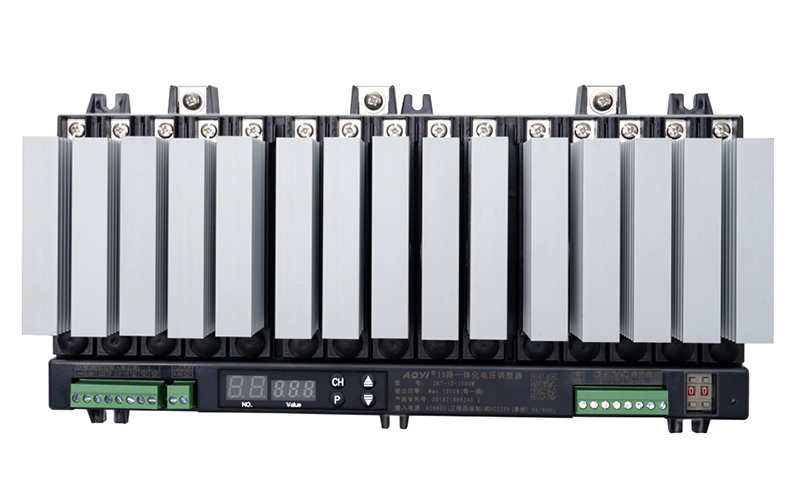

※本调压器的设置,可通过自带按键开关进行设置,数码管显示功能(具体操作可参考后面相关叙述),与触摸屏相连接通讯时,所有参数和控制等操

作亦可采用上位机控制,所设置的参数及功能二者相同。可单个通道控制开或关, 也可一键控制全部通道的开或关,方便高效.

※本调压器组相互之间可用于联动控制功能,即既可作主控输出也可用受控(具体控制参考后述).具有精度高、抗震性强、可靠性好、抗干扰能力

强等优点.广泛适用于吸塑机等机械设备的温度调节。






外形及安装尺计 (单位:mm)





通信地址及参数功能说明

 3.1、通信站号的设置:采用两位BCD拨码开关实现,站号范围1~99 ( 设为0时关闭通讯功能 )

3.1.1:上位机地址分配编号若不属"0"地址开始的,请在下述寄存器地址基础上加"1"

3.2、功能码:


3.3、通讯参数及系统参数说明及地址表


3.4、用户参数功能说明及地址表(数码管显示符未标注的则是此参数不支持显示功能)



3.5、联动控制及相关参数功能说明及地址表


3.5(续)、联动控制及相关参数功能说明及地址表
