※ 通道电压调整器是以单片机为核心，移相调压(稳压)或过零调功(稳功)输出任意选择,移相触发的方式改变负载上的电压值,可对负载上电压进行连续调节;过零调功输出则根据所设的功率百分比值作相应的通断输出,可选择均分输出或连续输出两种工作方式,由于调压器采用深度电压负反馈，使得本组调压器具有极佳的稳压/稳功性能，具有良好的调整线性。

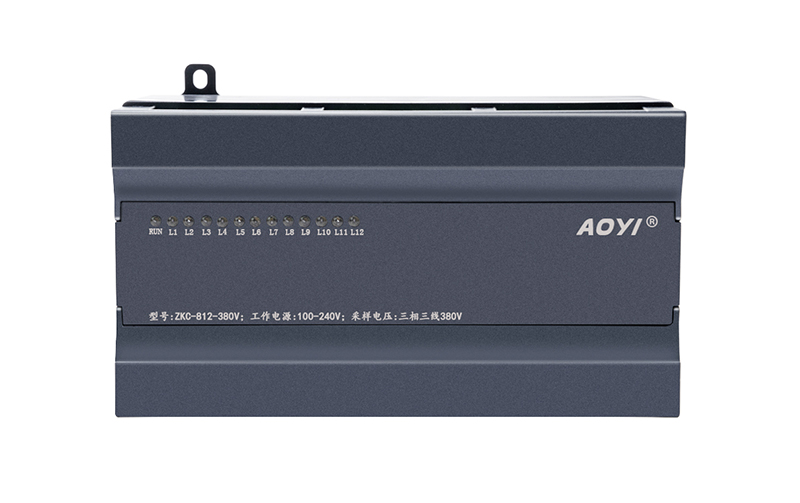

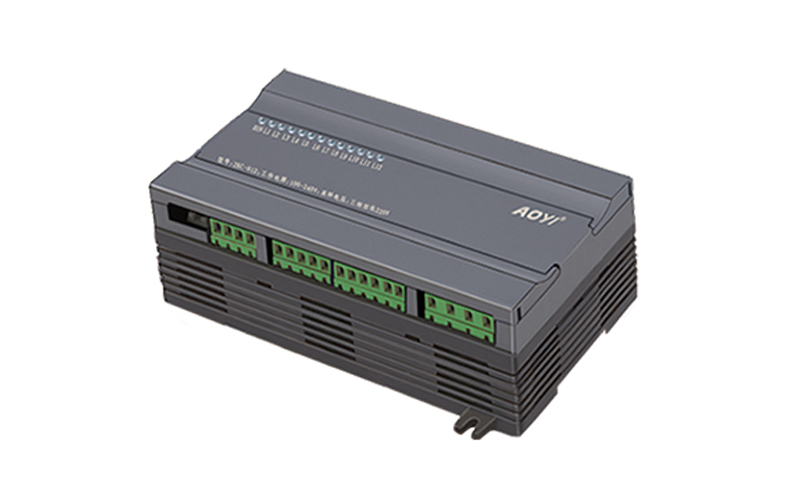

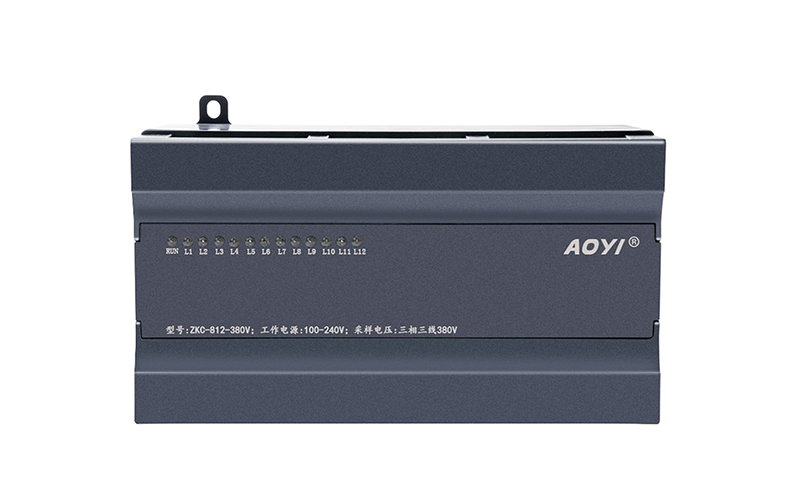

※ZKC-812器为三相三线( 380V负载)专门设计的控制器,具有12通道输出，使用时，A相、B相、C相各对应4条通道，每条通道可接一路负载,输出为脉冲信号,可以直接驱动我公司SKKT、MTC模块或者驱动两单向可控硅反并联。
※每个调压器可单独使用，也可组合使用，组成一个系统，可与触摸屏直接相联，调压器采用 RS485总线接口及通用Modbus -RTU通讯协议，使接线更方便简洁,触摸屏调用更方便。
※本调压器组相互之间可用于联动控制功能,即既可作主控输出也可用受控(具体控制参考后述).具有精度高、抗震性强、可靠性好、抗干扰能力强等优点.广泛适用于吸塑机,吹瓶机等机械设备的温度调节。
主要技术指标

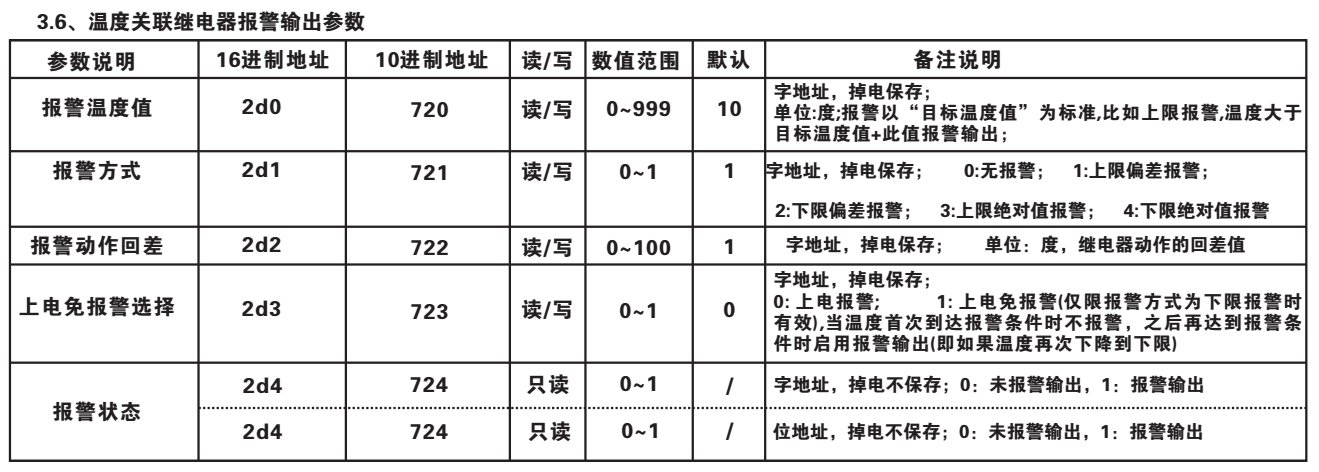

通信地址及参数功能说明
接线实例与功能说明
4.3.1、接线严格要求模块输入、调压主板输出所控制模块的电源输入端相线与主板上三相输入采样线必须要同相位，例如控制板上所标所有A相输出的G1和G2线所接的模块的输入火线必须与控制板上三相四线输入线的A相线为同一相火线.B相和C相的同理;而且每组每路的G1与G1、G2和G2必须严格一一对应,模块上的电源输入线和输出接负载的线须同例图所示；另必须注意，控制器上所标述的：
“A相x路”所控模块接负载另端必须接与主板上输入线B相对应的火线；
“B相x路”所控模块接负载另端必须接与主板上输入线C相对应的火线；
“C相x路”所控模块接负载另端则必须接与主板上输入线A相对应的火线，
4.3.2:通讯线"A”端接D+,"B"端接D-,"GND"接屏蔽层,然后将拨码开关设为与上位机程序所定站号相同编号即可;
4.3.4:其它在此没有描述的及注意事项详见样例接线附图中及相关说明:“4.4节中的端子功能说明"和“ 4.5:单块模块接线实例说明”；
4.3.5：本调整器主板上三相输入线中三根火线缺少任一条火线的输入，均会造成主板输出不正常；

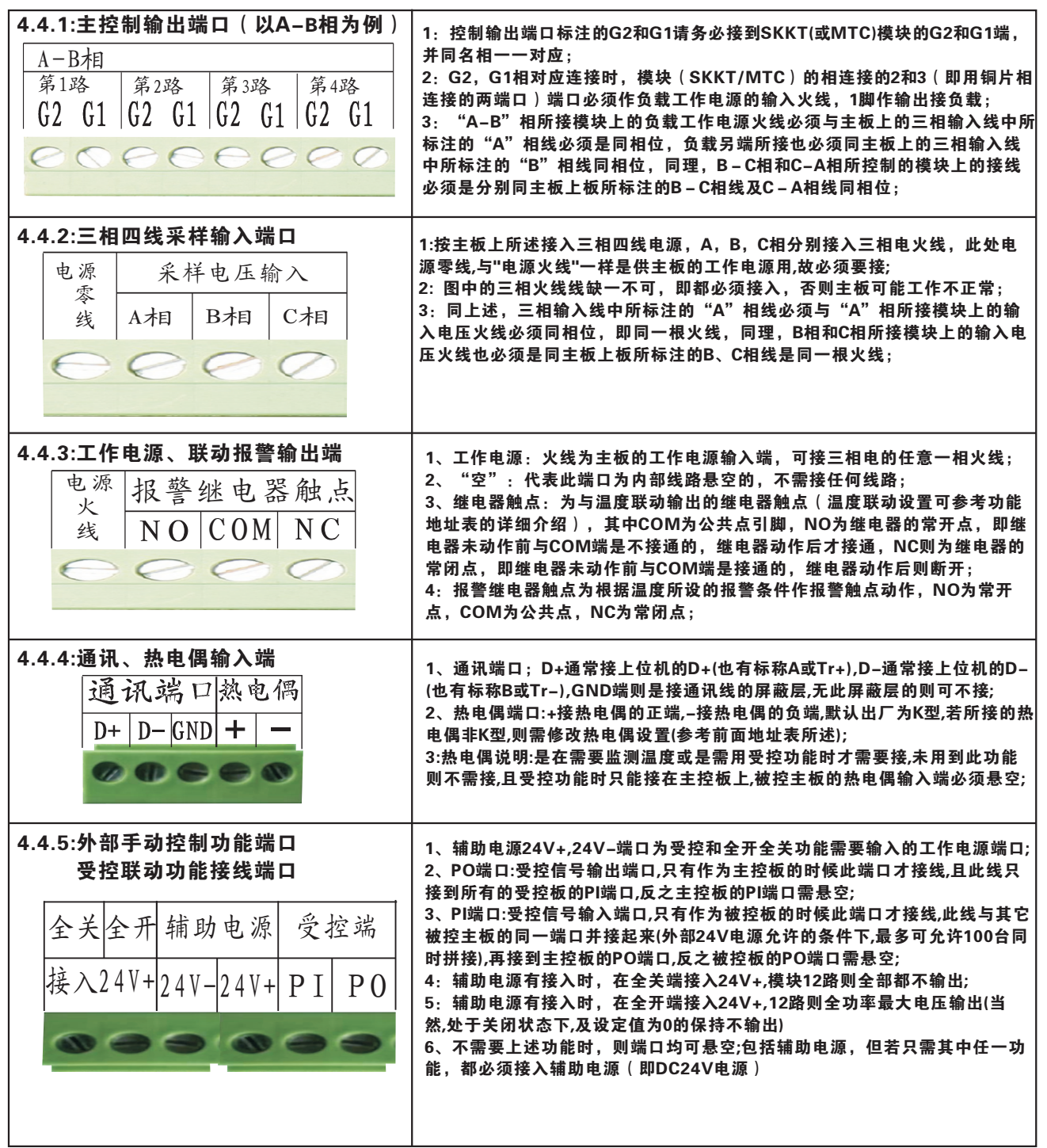

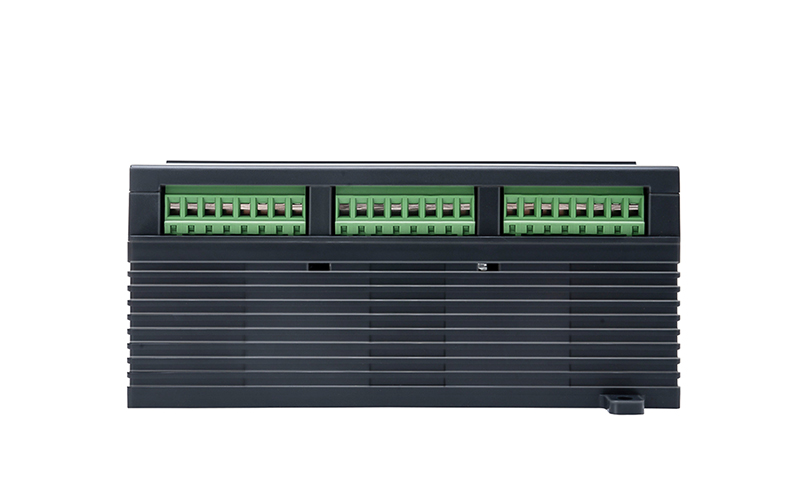

4.4、各接线端口功能详述(具体端口请参考图片对照实物)
4.5:接线实例说明
4.5.1:以单块主板控制SKKT模块为例(注必须严格按图示要求,严格区分相序接线):
