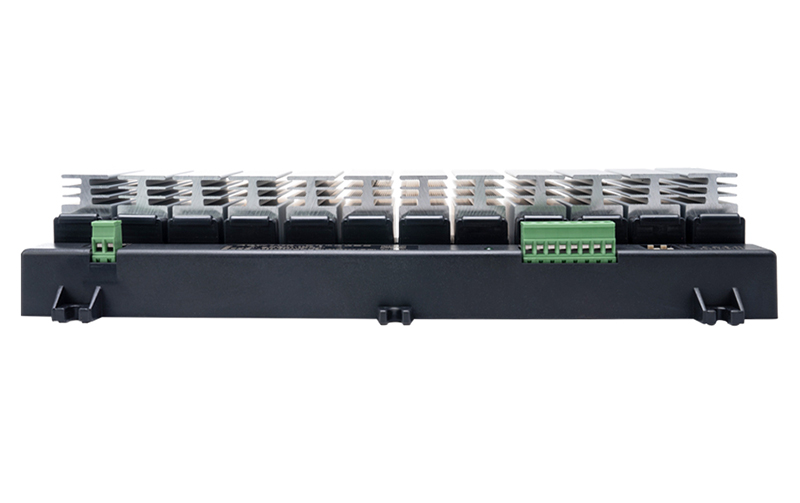

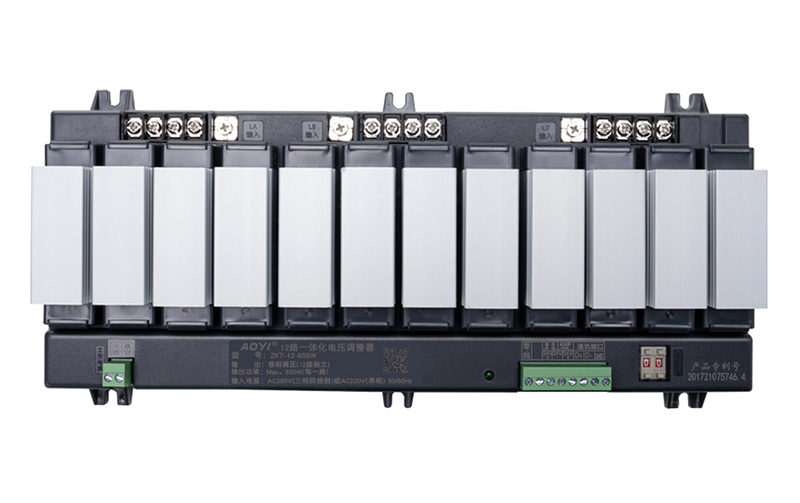

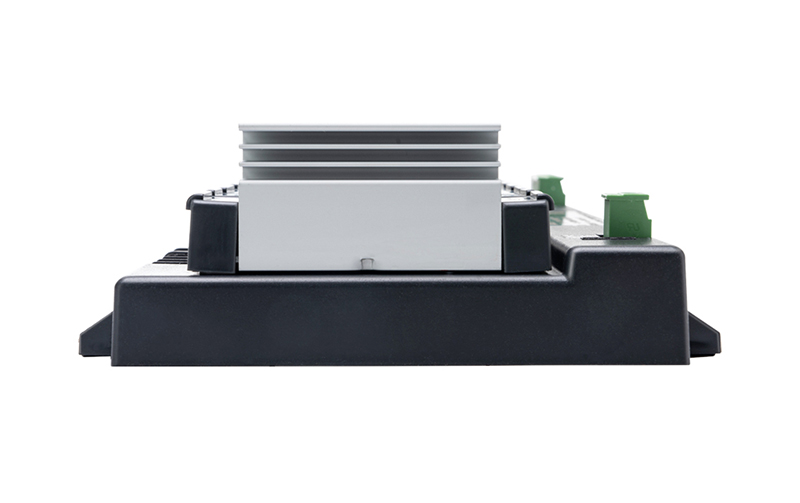

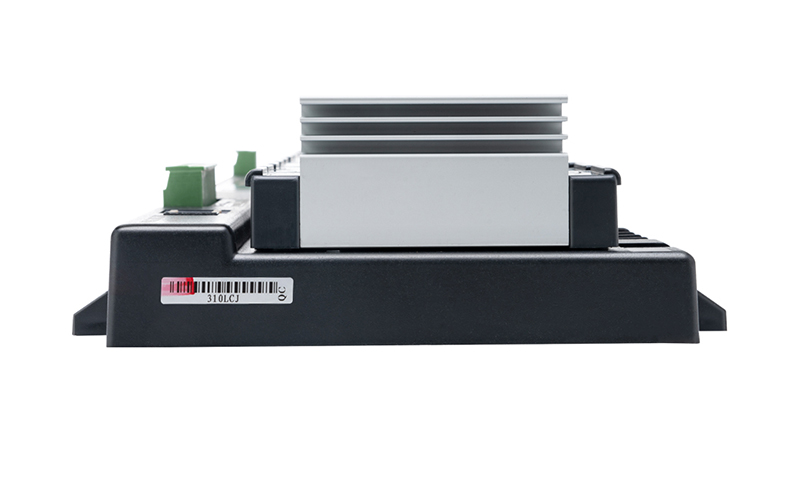

※ZK7-12通道电压调整器是以单片机为核心，用移相触发的方式改变负载上的电压值,可对负载上电压进行连续调节的新型组合电压调
整器.由于调压器采用深度电压负反馈，使得本组调压器具有极佳的稳压性能，具有良好的调整线性.
※调压器可以单相接入也可三相接入，三相时负载必须共零线。调压器具有12通道输出，三相使用时，A相、B相、C相各对应4条通道
，每条通道可接一路负载,直接调节改变阻性负载上的电压来实现控温,如加热瓦.
※每个调压器可单独使用，也可组合使用，组成一个系统，直接与触摸屏相联，调压器采用 RS485总线接口及通用Modbus -RTU通讯
协议，使接线更方便简洁,触摸屏调用更方便。
※本调压器的设置，控制等操作全部采用上位机控制，一组设置参数掉电记忆。可单个通道控制开或关， 也可一键控制全部通道的开或
关，方便高效.
※本组调压器具有精度高、抗震性强、可靠性好、抗干扰能力强、读数清晰等优点.广泛适用于吸塑机等机械设备的温度调节.
1.电源线输入：单相(AC220V±10%)或三相四线(AC380V±10%)输入, 50\60Hz通用,(本机消耗功率小于4W,总功率取决于负载功率)；
2.输出电压：AC0-220V(平均值), 单路输出最大功率(阻性负载,通风散热条件良好情况下):-06最大650W,-15最大1500W;
3.工作环境：温度0-50℃，相对湿度不超过85％的无腐蚀性气体场合；
4.移相调压最大导通角：不小于170°;
5.通讯：RS485两线总线式、MODBUS－RTU协议；
通信地址及参数
通信地址的设置:采用两位BCD拨码开关实现,地址范围1~99（设为0时关闭通讯功能）
功能码:
3.地址表：本控制器的寄存器地址编排同ZKC-12路分立调压器的寄存器地址完全一样,地址如下:
4.为方便用户编程，本控制器的寄存器地址编排将只读与读写类型的寄存器地址统一编址,使编程更灵活方便。统一编址如下:
1.三相四线控制接法,如附图，"A相"、"B相"、"C相"分别接入三相电的火线 ,"N线"接零线,"A相输出"、“B相输出”、"C相输出"共
12路,则直接接12个负载(如发热砖),负载的另端并接到零线即可,(负载功率不得超过产品所标额定值,否则请与我司相关技术联系);
2.作单相控制使用时,将附图中的"A相"、"B相"、"C相"三相线并接后直接接L（火）线，"N线"接零线即可,其它线同三相使用接法相同;
3.通讯线"A”端接D+,"B"端接D-,"GND"接屏蔽层,然后将拨码开关设为与上位机程序所定站号相同编号即可;
